Supports constants Witzenmann

Tiges de suspension constantes et supports constants

Nous contacter

Les tiges de suspension constantes et supports constants HYDRA® sont des supports pour tuyaux mobiles avec un comportement porteur constant et ils sont nécessaires lorsque des mouvements verticaux importants (>60 mm) doivent être absorbés. Tous les paliers rotatifs combinent des languettes en acier inoxydable poncées et des paliers composites en PTFE qui garantissent de faibles valeurs de frottement. Une protection optimale contre la corrosion, ainsi qu'un montage et un raccordement sans difficultés à la structure porteuse garantissent une utilisation sans entretien.

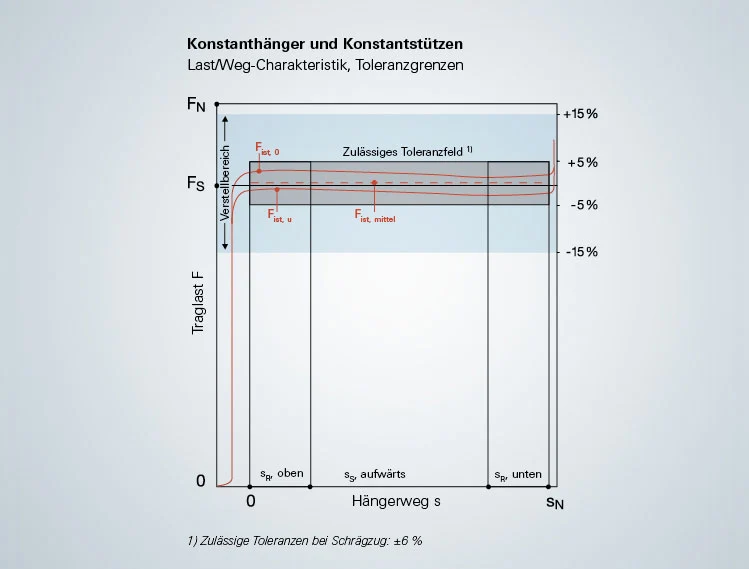

Caractéristiques charge / course

Konstanthänger und Konstantstützen Last Weg Charakteristik Image Text

Caractéristiques : diagramme charge / course avec les limites de tolérance admissibles dans les corpus de règles reconnus (par ex. VGB-R 510 L, KTA 3205.3). La conception résistant aux plis, la fabrication et le traitement thermique spécial garantissent sur la durée une courbe caractéristique des ressorts utilisés linéaire et constante.

Charge nominale : FN (charge maximale de la tige de suspension constante)
Charge théorique : FS
Charge moyenne réglée : Fréelle, moyenne
Condition pour le réglage de charge moyenne : (|FS- Fréelle, moyenne|)/FS ≤ 0,02
Course nominale : sN
Course théorique : sS
Réserve de course : sR

En savoir plus

Tige de suspension constante

Supports constants type KHD Witzenmann
Type KHD

Tige de suspension constante, horizontale, avec double languette

Supports constants type KVD Witzenmann
Type KVD

Tige de suspension constante, verticale, avec double languette

Supports constants type KHS Witzenmann
Type KHS

Tige de suspension constante, horizontale fixe

Supports constants type KVS Witzenmann
Type KVS

Tige de suspension constante, verticale fixe

Supports constants

Supports constants type KSR Witzenmann
Type KSR

Support constant avec rouleau porteur

Supports constants type KSP Witzenmann
Type KSP

Support constant avec plaque-support
