Tiges de suspension à ressort et supports à ressort

Nous contacter

Les tiges de suspension et supports à ressort HYDRA® sont des supports de tuyaux mobiles avec un comportement porteur à évolution linéaire. Le frottement est extrêmement faible et ils ne dévient que très peu de la capacité de charge théorique. Le blocage continu breveté maintient la coupelle de ressort dans sa position et ne peut être desserré que si l'absorption de charge correspond.

Caractéristiques charge / course

Load Travel Characteristic Diagramm Image Text

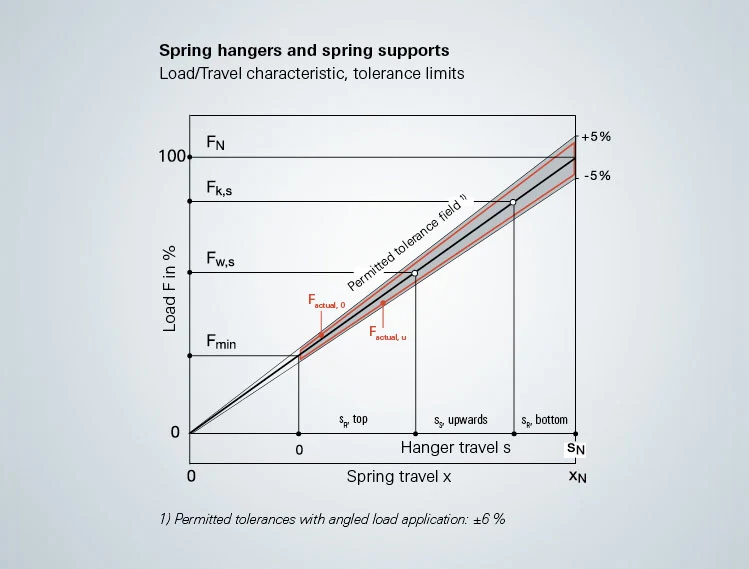

Caractéristiques : diagramme charge / course avec les limites de tolérance admissibles dans les corpus de règles reconnus (par ex. VGB-R 510 L, KTA 3205.3). La conception résistant aux plis, la fabrication et le traitement thermique spécial garantissent sur la durée une courbe caractéristique des ressorts utilisés linéaire et constante.

Charge de départ : Fmin
Charge nominale : FN
Charge théorique, à froid (charge à froid) : Fk, s
Charge théorique, à chaud (charge à chaud) : Fw, s
Vitesse du ressort : R
Course du ressort, totale : xN
Course nominale : sN
Course théorique : sS
Réserve de course : sR
